第四章 前后台程序与状态机

通过掌握STM32的GPIO输入输出功能，能够实现LED的开关控制和按键检测。其中，可靠的按键检测除了需要读取GPIO电平外，还必须进行消抖处理（通常借助定时器实现）；而当检测逻辑需要处理多个状态时，基于状态机的方法则更为实用和高校，本章将重点介绍这一方法。

4.1STM32的定时器前后台程序

定时器对于已经有51单片机基础的读者并不陌生，这是一个单片机最常用的内部外设之一。标准51单片机只有Timer0和Timer1两个16位的定时器，并且只能向上溢出。而Kingst32开发板所采用的STM32F103VCT6具备有8个定时器，可以向上溢出，向下溢出以及中央对齐等模式。除此之外，还可以设置自动装载初值，不需要用户在中断程序重新赋值，还有专门的分频器等各种更加强大的功能。 配置定时器，通过周期性中断的方式运行定时中断程序，称之为前台程序（类似于急诊医生），其余代码放在主程序中运行，构成了定时器后台程序（类似于门诊医生）。 创建定时器6，定时时间20ms，在中断服务函数中，调用按键扫描的代码，在主程序运行LED流水灯的程序。 双击CubeMX工程，在Pinout&Configuration页面下，左侧列表Timer中找到基本定时器TIM6，勾选Activated激活，如图4-1所示。

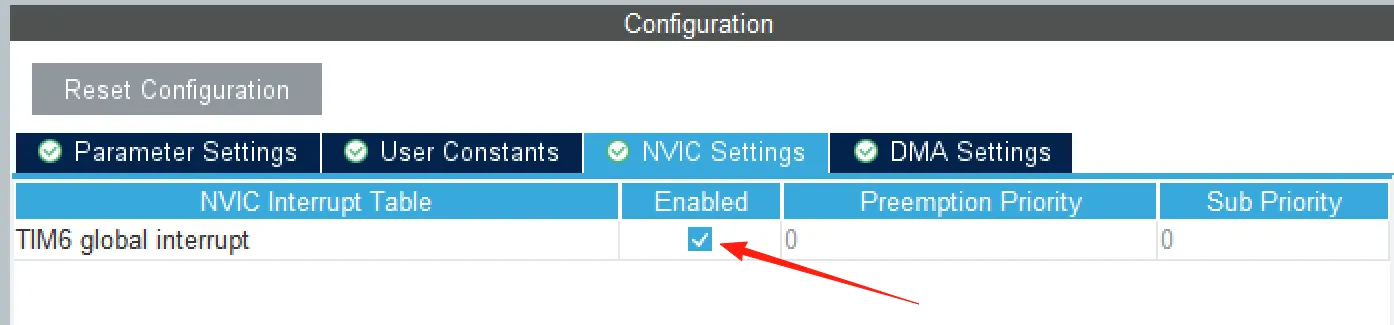

！图4-1 选择定时器TIM6

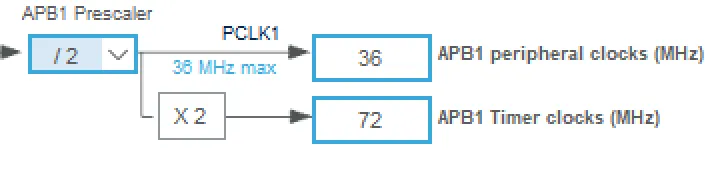

TIM6是STM32中的一个基本定时器，从Clock Configuration可以看出，时钟来源是APB1的倍频，频率是72M，如图4-2所示。

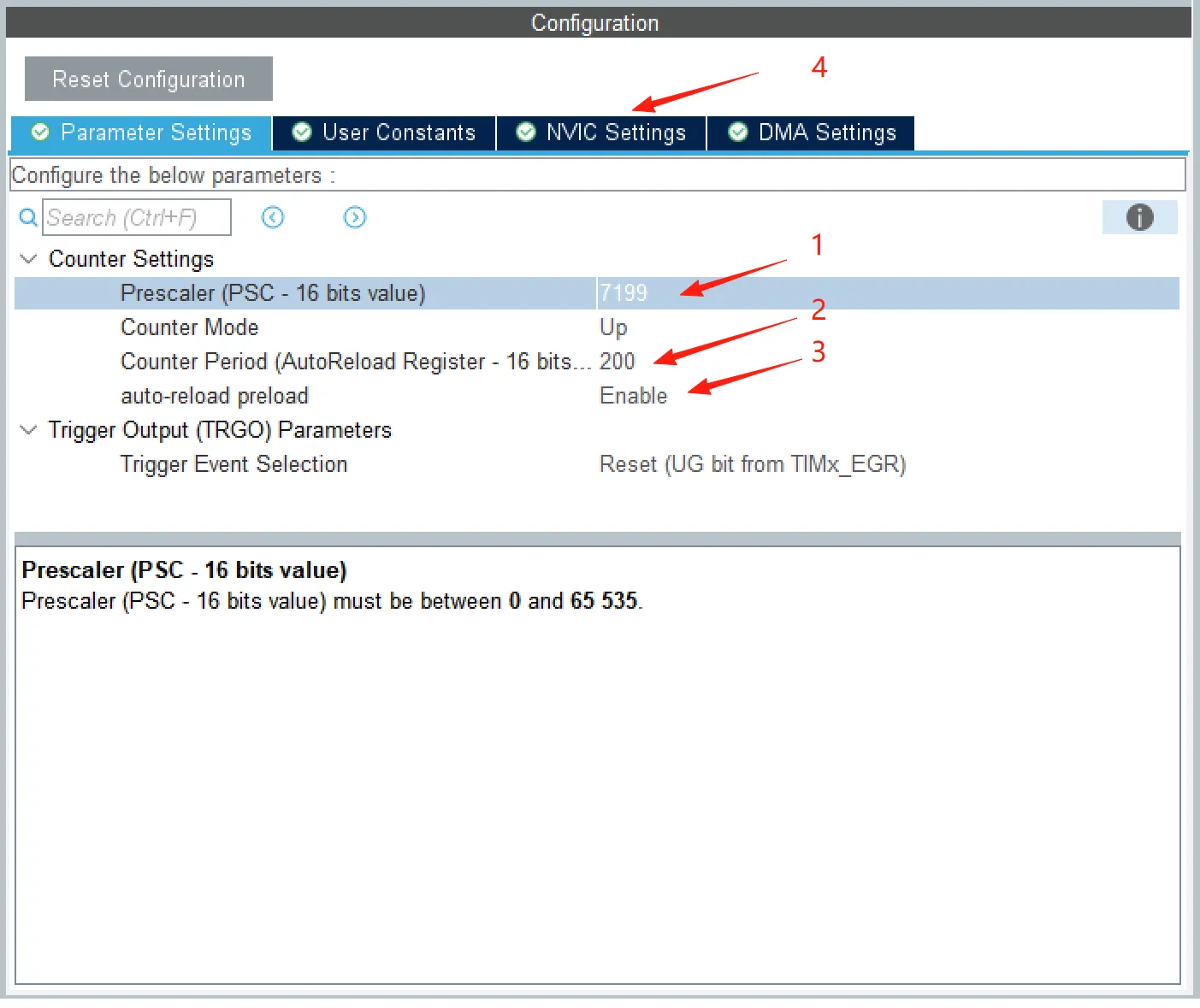

学习51单片机的时候，定时器的定时周期从0到71ms左右，如果想定时时间更长则需要采用倍数关系处理。而STM32内部集成了Perscaler（预分频器）用来降低时钟频率的硬件模块，通过Perscaler和Counter_Period（计数周期）来计算定时周期。 按照(Perscaler+1)*（Counter_Period）/72000000=20ms进行计算，即要实现(Perscaler+1)Counter_Period =20ms72000000=1440000。可以设置Perscaler =7199 ，Counter_Period = 200，使能自动重装载auto-reload preload = Enable，如图4-3所示。在NVIC Settings 勾选全局的中断使能，点击生成MDK代码，如图4-4所示。

在key.c文件中，增加以下回调函数。

extern TIM_HandleTypeDef htim6;

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM6)//判断定时器
{
    keyAction(keyScan());//对键盘进行扫描
}
}

何为回调函数？回调函数本质上是一种“你准备好后叫我”的编程模式。普通函数是调用时立即执行，而回调函数具备“被动”特性--不是立即执行，而是由系统在特定条件下触发时调用。51单片机中的“interrupt”函数和回调函数类似，但本质还不是一个回调函数，具体原因不必深究。

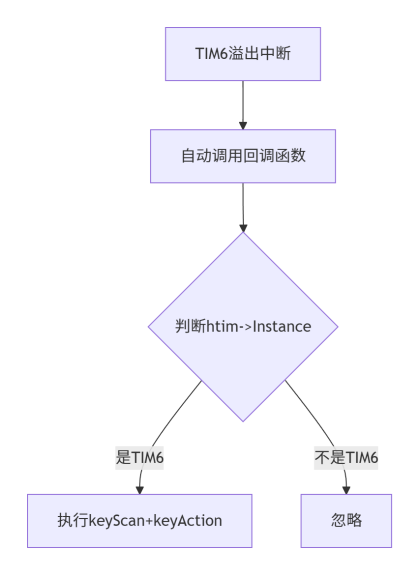

STM32的定时器中断已经被HAL接管，定时器设定的时间达到触发中断后，HAL库就会主动调取这个函数并传参中断来源来执行。由于所有的定时器都调用这个函数，所以程序需要用户根据传递的参数来确定是哪个定时器触发的中断，回调函数运行机制如图4-5所示。

TIM_HandleTypeDef是STM32的HAL库中定时器的核心控制结构体，他封装了定时器的所有配置和运行时状态，是HAL库操作定时器的统一接口。主程序中，TIM_HandleTypeDef htim6就是对TIM6的管理。比如在初始化程序HAL_TIM_Base_Init ()时，需要将htim6的地址传入，这部分代码由CubeMX代用户完成；HAL_TIM_Base_Start_IT对定时器启动时，也需要将htim6的地址传入，如下代码所示。

TIM_HandleTypeDef htim6;//HALL提供的对定时器管理的数据句柄

int mian()
{
    /*省略其他*/
    MX_TIM6_Init();//cubeMX生成的初始化函数
    HAL_TIM_Base_Start_IT(&htim6);//启动TIM6
    while(1)
    {

    }
}
static void MX_TIM6_Init(void)//CubeMX生成的定时器初始化代码
{
/*****省略其他***/
}

中断服务函数和主函数构成了前后台程序框架，主程序循环运行，中断周期性打断主程序并执行中断服务程序。这种方法一定程度上提高了程序的可读性，也有一定的扩展性，比如将相同周期的事件任务放在一个定时器的中断服务函数中执行。但是，这种方法要时刻注意定时器中断服务程序的时长，一旦中断服务中花费的事件太长，将会导致前台程序得不到运行。

4.2状态机实现按键检测

在《手把手教你学51单片机——C语言版》中，按键检测采用了基于多次采样与确认的消抖机制，并介绍了长按与短按的基本识别方法。然而，在实际应用场景中，按键功能往往更为复杂，可能需要识别单击、双击、长按乃至组合按键等多种操作。若仅依赖简单的延时消抖与状态判断，已难以满足这类复杂交互的需求。为此，可引入状态机的设计思想，首先构建一个用于按键消抖检测的简单状态机，为后续实现多功能按键识别奠定基础。

此次消抖采用“延时”消抖的办法，即当检测到按键按下后，通过定时器定时20ms后，再次检测按键，如果此刻按键还是按下状态，则认为按键发生了按下的动作。定时器的回调函数20ms为周期，调用按键的扫描程序，当检测到按键弹起动作发生，执行按键事件程序。

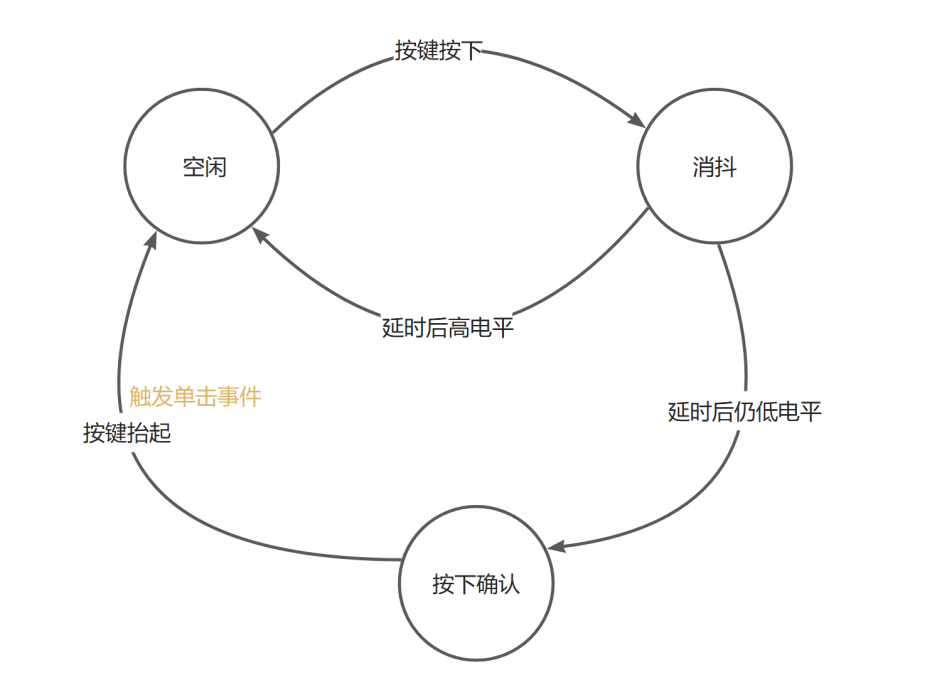

首先定义一个枚举体，定义了按键一共有三个状态：空闲状态；消抖状态和按下状态。假设一种场景，按键按下之前，按键检测系统处于空闲状态（即弹起）；此刻，按键产生了按下动作，第一个20ms中断检测到按键按下了，按键检测系统切换为消抖状态；第二个20ms中断检测到按键还是低电平，说明按键被按下，按键检测系统依然处于按下状态；如果第二个20ms中断检测到按键是弹起状态，那说明刚才是抖动或者干扰，按键检测系统重新回归空闲状态。后续反复每经过20ms检测一次，直到检测到按键高电平，则认为发生了弹起动作，按键检测系统切换为空闲状态，同时触发按键的单击事件（此处用单击替代按键弹起事件是为了后续按键双击、长按等多事件做准备）。整个按键的状态流程图如图4-6所示。

下面编写一段代码，实现的功能：单击按键7和8可以分别点亮一个LED小灯，单击按键9可以熄灭所有的小灯。

1. 使用枚举体对按键检测过程状态机做一个组合；（类似于51单片机在中断里的keybuf的读取过程，未确认按键事件触发执行动作）
2. 使用枚举体对按键的事件类型做一个组合；（类似于51单片机的KeySta，确认按键状态后，并且会执行相应按键事件执行动作）
3. 使用结构体对按键所有相关信息进行封装，包含了状态、事件时间戳、按下标志等所有相关信息，结构体命名为KeyHandle。

Handle（句柄）是嵌入式开发中比较抽象的一个概念，此处要重点介绍。首先要区分handler和handle的区别，handler前边课程有所介绍，是“处理函数”或者“处理程序”的意思。handle和它虽然一个字母之差，但是在嵌入式程序中表达了完全不同的概念。

假设这样一个场景，有张三这样一个人，上班路上9点左右经过海边，发现有人溺水了，然后他立马停车下车救人，而后救完人就上班去了。而同样有李四这样一个人，他没有直接下水救人，但是协助张三做了辅助工作。到了晚上，民政部门通过监控寻找张三和李四，获取他们两个的身份证号，把他们两个每个人的参与的过程做了各自记录，并且计划为他们见义勇为的事件做表彰工作，给张三奖励10万元，李四奖励5万元。

在民政部门的这个表格里，只需要输入张三的身份证号，和张三相关的所有的信息和对张三后续的表彰、奖励金额等事件也都可以找到。比如张三的身份证号、家庭住址、通过监控系统获取的张三今天出门时间、张三的停车时间、张三的救人过程、张三的上班工作岗位，以及哪天开表彰会，给张三奖励的10万元奖金事件... ...同样输入了李四的身份证号，在表格中会出现李四相关的资源和事件。

在这个事件中，如果一共有10个人都参与了救人事件，每个人信息不同，参与救人工作贡献不同，奖金也不同。现在就构建一个结构体，将信息封装在结构体里，可以通过身份证号查找到任何一个人的信息，这个身份证号就可以理解成Handle，在中文文档里称之为句柄。

在这个结构体中，按键当前的状态，按键按下的时间戳，按键触发事件以及按键按下标志，对每一个按键来说都有对应不同的信息。一旦确定了按键（句柄），就确定了这个按键所有的相关内容。创建一个结构体数组，来表达16个按键的所有信息KeyHandle Keys[16]。

keyScan函数对矩阵按键进行扫描，调用Key_Scan_Single函数，对单个按键状态之间的条件判断和状态切换，以及对引脚的电平高低判断。

keyAction()是扫描完成后，对事件的响应执行。keyScan()和 keyAction()在定时器周期回调函数中，20ms周期进行调用，如下所示。

#include "Key.h"

#define  TIM_Period 20      // 按键扫描周期ms
#define DEBOUNCE_TIME  20/TIM_Period      // 消抖

extern TIM_HandleTypeDef htim6;

typedef enum {
KEY_IDLE, //空闲状态
KEY_STATE_PRESS_DEBOUNCE,//按下消抖状态
KEY_PRESSED,//按下状态
} KeyState;//枚举按键的状态

// 按键事件类型
typedef enum {
    KEY_EVENT_NONE,
    KEY_EVENT_CLICK,         // 单击
} KeyEventType;//枚举按键的事件类型

typedef struct {
    KeyState state;          // 枚举变量存储按键状态
    uint32_t press_timestamp; // 按下时间戳
    KeyEventType event;       // 枚举变量存储触发事件
    uint8_t is_pressed;       // 按下标志
} KeyHandle;

KeyHandle Keys[16];//按键状态存储数组

/**按键状态机***/

void Key_Scan_Single(uint8_t KeyNum)
{
uint8_t j =KeyNum%4;

switch (Keys[KeyNum].state){

case KEY_IDLE://空闲状态
Keys[KeyNum].press_timestamp=0;
Keys[KeyNum].is_pressed=0;//按下状态为 0
if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_RESET){//低电平
    Keys[KeyNum].state=KEY_STATE_PRESS_DEBOUNCE;  //状态跳转到消抖
}
break;

case KEY_STATE_PRESS_DEBOUNCE://按下消抖状态
    Keys[KeyNum].press_timestamp+=1;
if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_SET){
    Keys[KeyNum].state=KEY_IDLE; //认为是抖动
}
else if(Keys[KeyNum].press_timestamp>=DEBOUNCE_TIME ){
    Keys[KeyNum].press_timestamp=0;
    Keys[KeyNum].state=KEY_PRESSED; //状态跳转到按下
}

break;

case KEY_PRESSED://按下状态
Keys[KeyNum].is_pressed=1;//按下状态为 1
if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_RESET){//低电平
    Keys[KeyNum]. is_pressed=0;
    Keys[KeyNum].press_timestamp=0;
}else{
    Keys[KeyNum].state=KEY_IDLE;
            Keys[KeyNum].event =KEY_EVENT_CLICK;//单击触发条件成立//触发单击事件
}
break;
}
}

/**按键扫描程序***/
void keyScan(void)
{
    uint8_t KeyNum;
    uint8_t i,j;
    for(i=0;i<4;i++){
        HAL_GPIO_WritePin(KeyC1_GPIO_Port, KeyC1_Pin<<i, GPIO_PIN_RESET);
        __NOP();
        __NOP();
        __NOP();//延时等待引脚电平稳定
        for(j=0;j<4;j++){
            KeyNum =j+4*i;//
            Key_Scan_Single(KeyNum);//按键状态更新
        }
        HAL_GPIO_WritePin(KeyC1_GPIO_Port, KeyC1_Pin<<i, GPIO_PIN_SET);
    }
}

/***按键动作程序***/
void keyAction()
{
    switch (Keys[KET_7].event) {//按键7
    case KEY_EVENT_NONE://无事件
            break;
    case KEY_EVENT_CLICK://单击事件
            HAL_GPIO_WritePin(GPIOD,LED1_Pin,GPIO_PIN_RESET);
            Keys[KET_7].event = KEY_EVENT_NONE;
            break;
    }
    switch (Keys[KET_8].event) {//按键8
        case KEY_EVENT_NONE:
            break;
    case KEY_EVENT_CLICK://单击事件
            HAL_GPIO_WritePin(GPIOD,LED2_Pin,GPIO_PIN_RESET);
            Keys[KET_8].event = KEY_EVENT_NONE;
            break;

    }
    switch (Keys[KET_9].event) {//按键9
        case KEY_EVENT_NONE:
            break;
    case KEY_EVENT_CLICK://单击事件
            HAL_GPIO_WritePin(GPIOD,LED1_Pin,GPIO_PIN_SET);
            HAL_GPIO_WritePin(GPIOD,LED2_Pin,GPIO_PIN_SET);
            Keys[KET_9].event = KEY_EVENT_NONE;
            break;
    }
    /**其余按键省略**/
}

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM6)
    {
        keyScan();
        keyAction();
    }
}

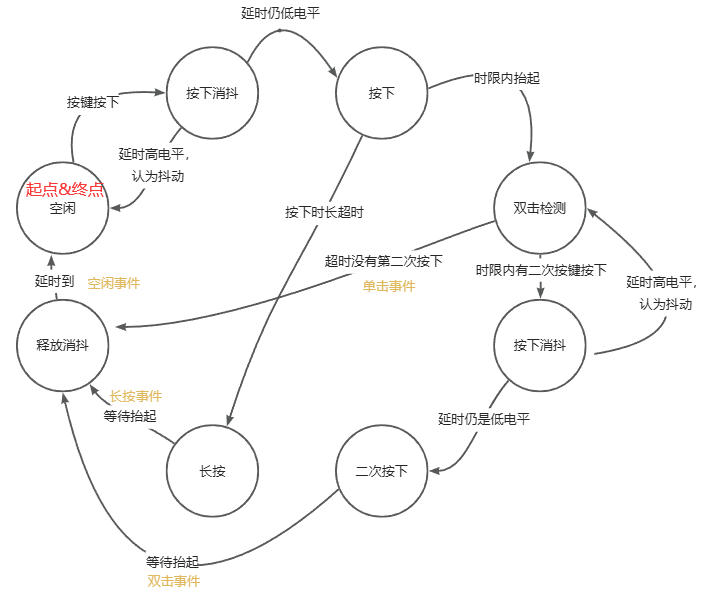

以前边这个简单的状态机为原型，扩充状态与条件判断，实现按键单机、双击、长按等多种状态机，实现更加强大的功能，如图4-7所示。

如图4-7所示，按键的不同状态可以被描述成一个有限的状态机，通过在不同的状态之间切换，完成不同的条件判断和流程的执行。这种方式的好处非常的多，最明显的一点是程序以非阻塞的方式进行运行。状态之间切换的延时不再调用延时函数，而是使用一个延时变量进行存储，这样就能够非常节省系统的资源的方式进行，相关代码如下所示。

Key.h代码：

#ifndef __KEY_H
#define __KEY_H
#include "main.h"
typedef enum KEY{
KEY_NONE = 0,
KET_7=1,
KET_8,
KET_9,
KET_0,
KET_4,
KET_5,
KET_6,
KET_Down,
KET_1,
KET_2,
KET_3,
KET_Left,
KET_Ok,
KET_Right,
KET_Up,
}Key_Enum;

typedef enum {
KEY_IDLE, //空闲状态
KEY_STATE_PRESS_DEBOUNCE,//按下消抖状态
KEY_PRESSED,//按下状态
KEY_DOUBLE_CHECK,//双击检测状态
KEY_DOUBLE_PRESS_DEBOUNCE,//双击消抖
KEY_DOUBLE_PRESS,//双击确认
KEY_LONG_PRESS,//长按状态
KEY_STATE_RELEASE_DEBOUNCE,//释放消抖状态
} KeyState;

// 按键事件类型
typedef enum {
KEY_EVENT_NONE,
KEY_EVENT_CLICK,         // 单击
KEY_EVENT_DOUBLE_CLICK,  //双击
KEY_EVENT_LONG_PRESS,    // 长按
KEY_EVENT_RELEASE,       // 弹起
KEY_EVENT_COMBO          // 组合键
} KeyEventType;

typedef struct {
KeyState state;          // 当前状态
uint32_t press_timestamp; // 按下时间戳
KeyEventType event;       // 触发事件
uint8_t is_pressed;       // 按下标志
} KeyHandle;

#define  TIM_Period 20      // 按键扫描周期ms

#define DEBOUNCE_TIME   20/TIM_Period      // 消抖时间ms
#define LONG_PRESS_TIME  1000/TIM_Period   // 长按判定时间1000ms
#define DOUBLE_CLICK_TIMEOUT   300/TIM_Period     // 双击按键判断时长ms
void keyInit(void);
void keyScan(void);
void keyAction(void);

#endif

Key.c代码：

#include "Key.h"
extern TIM_HandleTypeDef htim6;

KeyHandle Keys[16];//按键
/**
函数名：按键初始化
功能：
传参：
返回值类型：无
返回值意义：
*/
void keyInit()
{
for(int i=0;i<16;i++)
{
    Keys[i].state=KEY_IDLE;
    Keys[i].press_timestamp=0;
    Keys[i].event=KEY_EVENT_NONE;
    Keys[i].is_pressed=0;
}
}
/**
函数名：按键扫描状态机
功能：扫描按键状态切换
传参：按键键值
返回值类型：无
返回值意义：
*/
void Key_Scan_Single(uint8_t KeyNum)
{
uint8_t j =KeyNum%4;

switch (Keys[KeyNum].state){

case KEY_IDLE://空闲状态
    Keys[KeyNum].press_timestamp=0;
    Keys[KeyNum].is_pressed=0;//按下状态为 0
    if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_RESET){//低电平
        Keys[KeyNum].state=KEY_STATE_PRESS_DEBOUNCE;
    }
break;

case KEY_STATE_PRESS_DEBOUNCE://按下消抖状态
        Keys[KeyNum].press_timestamp+=1;
    if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_SET){
        Keys[KeyNum].state=KEY_IDLE; //认为是抖动
    }
    else if(Keys[KeyNum].press_timestamp>=DEBOUNCE_TIME ){
        Keys[KeyNum].press_timestamp=0;
        Keys[KeyNum].state=KEY_PRESSED;
    }

break;

case KEY_PRESSED://按下状态
    Keys[KeyNum].is_pressed=1;//按下状态为 1
    if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_RESET){//低电平
        Keys[KeyNum].press_timestamp+=1;
    }
    else{ //读到高电平
        Keys[KeyNum]. is_pressed=0;
        Keys[KeyNum].state=KEY_DOUBLE_CHECK;
        Keys[KeyNum].press_timestamp=0;
    }
    if(Keys[KeyNum].press_timestamp>LONG_PRESS_TIME){
        Keys[KeyNum].state=KEY_LONG_PRESS;
    }
    break;

case KEY_DOUBLE_CHECK: //双击检测状态
    if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_SET){//读到高电平
        Keys[KeyNum].press_timestamp+=1;
    }else{//读到低电平
        Keys[KeyNum].is_pressed=1;
        Keys[KeyNum].state=KEY_DOUBLE_PRESS_DEBOUNCE;
        Keys[KeyNum].press_timestamp=0;
    }
    if(Keys[KeyNum].press_timestamp>DOUBLE_CLICK_TIMEOUT){//超时，不再检测双击条件
        Keys[KeyNum].event =KEY_EVENT_CLICK;//单击触发条件成立//触发单击事件
        Keys[KeyNum].state=KEY_STATE_RELEASE_DEBOUNCE;
        Keys[KeyNum].press_timestamp=0;
    }
break;
case KEY_DOUBLE_PRESS_DEBOUNCE://按下消抖状态
        Keys[KeyNum].press_timestamp+=1;
    if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_SET){
        Keys[KeyNum].state=KEY_DOUBLE_CHECK; //认为是抖动,回到上一状态
        Keys[KeyNum].press_timestamp=0;
    }
    else if(Keys[KeyNum].press_timestamp>=DEBOUNCE_TIME ){
        Keys[KeyNum].press_timestamp=0;
        Keys[KeyNum].state=KEY_DOUBLE_PRESS;
    }
break;
case KEY_DOUBLE_PRESS://第二次按下确认状态
    if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_RESET){//L电平
        Keys[KeyNum].is_pressed=1;
        Keys[KeyNum].press_timestamp+=1;
    }else{//读到H电平
        Keys[KeyNum].is_pressed=0;
        Keys[KeyNum].event = KEY_EVENT_DOUBLE_CLICK;//双击触发条件成立//触发双击事件
        Keys[KeyNum].state = KEY_STATE_RELEASE_DEBOUNCE;
    }
    if(Keys[KeyNum].press_timestamp>DOUBLE_CLICK_TIMEOUT){//超时，不再检测双击条件
        Keys[KeyNum].state=KEY_STATE_RELEASE_DEBOUNCE;
        Keys[KeyNum].press_timestamp=0;
    }
break;
case KEY_LONG_PRESS:  //长按状态
    Keys[KeyNum].event =KEY_EVENT_LONG_PRESS;//长按触发条件成立
    if(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_SET){//高电平
        Keys[KeyNum].is_pressed=0;
        Keys[KeyNum].state=KEY_STATE_RELEASE_DEBOUNCE;
    }
break;

case KEY_STATE_RELEASE_DEBOUNCE://释放消抖状态
    Keys[KeyNum].press_timestamp+=1;
    if(Keys[KeyNum].press_timestamp>DEBOUNCE_TIME &&(HAL_GPIO_ReadPin(KeyW1_GPIO_Port,KeyW1_Pin<<j)==GPIO_PIN_SET)){
            Keys[KeyNum].press_timestamp=0;
            Keys[KeyNum].state=KEY_IDLE;
            Keys[KeyNum].event =KEY_EVENT_RELEASE;//触发释放事件
        }
break;

default:break;
}
}
/**
函数名：按键组合检测
功能：按键组合检测
传参：
返回值类型：无
返回值意义：
*/
void Check_Combo(void) {
uint32_t current_time = HAL_GetTick();
// 组合按键检测
if (Keys[1].is_pressed && Keys[2].is_pressed ) {
        Keys[1].event = KEY_EVENT_COMBO;
        Keys[2].event = KEY_EVENT_COMBO;
}
}
/***
函数名：按键扫描
功能：
传参：
返回值类型：
返回值意义：
**/void keyScan()
{
uint8_t KeyNum;
uint8_t i,j;
for(i=0;i<4;i++){
    HAL_GPIO_WritePin(KeyC1_GPIO_Port, KeyC1_Pin<<i, GPIO_PIN_RESET);
    __NOP();
    __NOP();
    __NOP();//延时等待引脚电平稳定
    for(j=0;j<4;j++){
            KeyNum =j+4*i;//
            Key_Scan_Single(KeyNum);//按键状态更新
            Check_Combo();//组合按键检测
    }
    HAL_GPIO_WritePin(KeyC1_GPIO_Port, KeyC1_Pin<<i, GPIO_PIN_SET);
}
}

/***
函数名：按键执行程序
功能：根据键值执行代码
传参：Key_Enum  按键键值
返回值类型：
返回值意义：
**/
void keyAction()
{
    switch (Keys[KET_7].event) {//按键7
    case KEY_EVENT_NONE:
            break;
    case KEY_EVENT_CLICK:
        Keys[KET_7].event = KEY_EVENT_NONE;
            break;
    case KEY_EVENT_DOUBLE_CLICK:
            HAL_GPIO_WritePin(GPIOD,LED1_Pin,GPIO_PIN_RESET);
            Keys[KET_7].event = KEY_EVENT_NONE;
            break;

    case KEY_EVENT_LONG_PRESS:
            HAL_GPIO_WritePin(GPIOD,LED2_Pin,GPIO_PIN_RESET);
            Keys[KET_7].event = KEY_EVENT_NONE;

            break;
    case KEY_EVENT_COMBO:
            HAL_GPIO_WritePin(GPIOD,LED3_Pin,GPIO_PIN_RESET);
            Keys[KET_7].event = KEY_EVENT_NONE;
            break;
    case KEY_EVENT_RELEASE:
            Keys[KET_7].event = KEY_EVENT_NONE;
            break;
    }
    switch (Keys[KET_8].event) {//按键8
        case KEY_EVENT_NONE:
            break;
    case KEY_EVENT_CLICK:
        Keys[KET_8].event = KEY_EVENT_NONE;
            break;
    case KEY_EVENT_DOUBLE_CLICK:
            HAL_GPIO_WritePin(GPIOD,LED1_Pin,GPIO_PIN_RESET);
            Keys[KET_8].event = KEY_EVENT_NONE;
            break;

    case KEY_EVENT_LONG_PRESS:
            HAL_GPIO_WritePin(GPIOD,LED2_Pin,GPIO_PIN_RESET);
            Keys[KET_8].event = KEY_EVENT_NONE;

            break;
    case KEY_EVENT_COMBO:
            HAL_GPIO_WritePin(GPIOD,LED3_Pin,GPIO_PIN_RESET);
            Keys[KET_8].event = KEY_EVENT_NONE;
            break;
    case KEY_EVENT_RELEASE:
            Keys[KET_8].event = KEY_EVENT_NONE;
            break;
    }
    switch (Keys[KET_9].event) {//按键9
        case KEY_EVENT_NONE:
            break;
    case KEY_EVENT_CLICK:
            HAL_GPIO_WritePin(GPIOD,LED1_Pin,GPIO_PIN_SET);
            HAL_GPIO_WritePin(GPIOD,LED2_Pin,GPIO_PIN_SET);
            HAL_GPIO_WritePin(GPIOD,LED3_Pin,GPIO_PIN_SET);

        Keys[KET_9].event = KEY_EVENT_NONE;
            break;
    case KEY_EVENT_DOUBLE_CLICK:
            HAL_GPIO_WritePin(GPIOD,LED1_Pin,GPIO_PIN_RESET);
            Keys[KET_9].event = KEY_EVENT_NONE;
            break;

    case KEY_EVENT_LONG_PRESS:
            HAL_GPIO_WritePin(GPIOD,LED2_Pin,GPIO_PIN_RESET);
            Keys[KET_9].event = KEY_EVENT_NONE;

            break;
    case KEY_EVENT_COMBO:
            HAL_GPIO_WritePin(GPIOD,LED3_Pin,GPIO_PIN_RESET);
            Keys[KET_9].event = KEY_EVENT_NONE;
            break;
    case KEY_EVENT_RELEASE:
            Keys[KET_9].event = KEY_EVENT_NONE;
            break;
    }
    /**其余按键省略**/
}

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM6)
{
    keyScan();
keyAction();
}
}

4.3状态机实现流水灯

第三章里实现流水灯的时间间隔采用的是HAL_Delay函数实现的，这种延时方式产生阻塞，耗费系统的资源。在实际开发程序代码要尽量避免阻塞的产生。利用状态机的思维，将流水灯程序加以改进，程序代码如下所示。

LEDBUF.h
#ifndef __LEDBUZ_H
#define __LEDBUZ_H
#include "main.h"

#define CODE_STEP 10
#define LED_Period 20
typedef struct {
GPIO_TypeDef *GPIOx; //GPIO指针
uint16_t GPIO_Pin;//引脚
GPIO_PinState PinStateOpen; //引脚状态
uint32_t Delay_ms;//延时时长
uint32_t count;//延时临时变量
}IO_Control;
typedef enum {
    LED_IDLE,
        LED_ON, //LED打开状态
    LED_ON_DELAY,//LED延时状态
LED_OFF,//LED关闭状态
}LEDState;

void LED_Running(void);
void LED_Running2(void);

#endif

LEDBUF.c

#include "LEDBUZ.h"

 IO_Control My_Gpio[CODE_STEP]={
{GPIOD, LED1_Pin,GPIO_PIN_RESET, 1000, 0},
{GPIOD, LED2_Pin,GPIO_PIN_RESET, 1000, 0},
{GPIOD, LED3_Pin,GPIO_PIN_RESET, 1000, 0},
{GPIOD, LED4_Pin,GPIO_PIN_RESET, 1000, 0},
{GPIOE, LED5_Pin,GPIO_PIN_RESET, 1000, 0},
{GPIOE, LED6_Pin,GPIO_PIN_RESET, 1000, 0},
{GPIOE, LED7_Pin,GPIO_PIN_RESET, 1000, 0},
{GPIOE, LED8_Pin,GPIO_PIN_RESET, 1000, 0},
{BUZZ_GPIO_Port, BUZZ_Pin,GPIO_PIN_SET, 100, 0},
{ERELAY_GPIO_Port, ERELAY_Pin,GPIO_PIN_SET, 900, 0},
};
LEDState LedState=LED_ON;
static uint8_t lednum = 0;
void LED_Running2()
{
    switch(LedState)
    {
case LED_ON:
        HAL_GPIO_WritePin(My_Gpio[lednum].GPIOx,My_Gpio[lednum].GPIO_Pin,My_Gpio[lednum].PinStateOpen);//点亮
        My_Gpio[lednum].count = My_Gpio[lednum].Delay_ms/LED_Period;
        LedState = LED_ON_DELAY;
        break;

case LED_ON_DELAY:
        My_Gpio[lednum].count--;
        if(My_Gpio[lednum].count<=0){
            LedState = LED_OFF;
        }
        break;

case LED_OFF:
        if(My_Gpio[lednum].PinStateOpen==GPIO_PIN_RESET)
        HAL_GPIO_WritePin(My_Gpio[lednum].GPIOx,My_Gpio[lednum].GPIO_Pin,GPIO_PIN_SET);//
        else HAL_GPIO_WritePin(My_Gpio[lednum].GPIOx,My_Gpio[lednum].GPIO_Pin,GPIO_PIN_RESET);//替换反转电平函数
        My_Gpio[lednum].count = My_Gpio[lednum].Delay_ms/LED_Period;
        LedState = LED_ON;
        if(lednum<(CODE_STEP-1))lednum +=1;
        else lednum = 0;
        break;

case LED_IDLE：//LED_IDLE时，相当于暂停流水灯
        default:
        break;
        }
}

4.4状态机版按键控制流水灯

单击“OK”按键，流水灯停止流动；长按“OK”按键，流水灯继续流动，同时定义一个结构体LedStateSave用来暂存状态，确保每次流水灯都是从暂停位置重新启动，变量代码（有改动的部分）如下：

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if(htim->Instance == TIM6)
{
    keyScan();
    keyAction();
    LED_Running2();
}
}

int main ()
{
    keyInit();
    /**省略其他**/
    while (1)
    {
    //其他程序执行
    }
}

extern LEDState LedState;
LEDState LedStateSave=LED_IDLE;//保存状态

keyAction()
{
    /**省略其他**/
    switch (Keys[KET_Ok].event) {
    case KEY_EVENT_NONE:
            break;

    case KEY_EVENT_CLICK:
            if(LedState!=LED_IDLE)LedStateSave=LedState;
            LedState = LED_IDLE;//流水灯暂停
        Keys[KET_Ok].event = KEY_EVENT_NONE;
            break;

    case KEY_EVENT_DOUBLE_CLICK:
            Keys[KET_Ok].event = KEY_EVENT_NONE;
            break;

    case KEY_EVENT_LONG_PRESS:
            if(LedStateSave!=LED_IDLE)LedState = LedStateSave;//流水灯启动
            LedStateSave = LED_IDLE;
            Keys[KET_Ok].event = KEY_EVENT_NONE;

            break;
    case KEY_EVENT_COMBO:
            Keys[KET_Ok].event = KEY_EVENT_NONE;
            break;
    case KEY_EVENT_RELEASE:
            Keys[KET_Ok].event = KEY_EVENT_NONE;
            break;
    }
}

按键的整个程序架构包含了按键触发后的所有事件处理，对于应用来说只用到了单击和长按。

单击按键事件触发后，判断流水灯是否是处于“空闲”状态，保存当前状态值的同时将流水灯状态设置为暂停。

长按按键事件触发后，判断流水灯是否是处于“运行”状态，保存当前状态值的同时将流水灯状态设置为运行。

4.5课后练习

使用其他按键实现花样流水灯。
